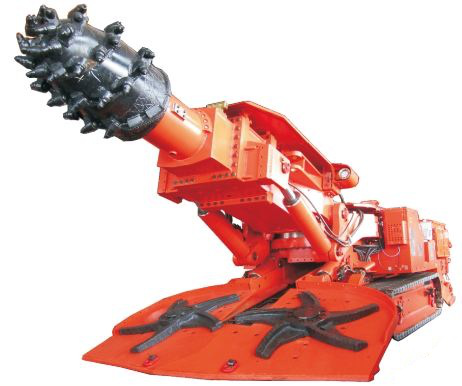

EBZ220型掘进机

创建时间:2023-01-01 08:00



技术参数

EBZ220

外形尺寸

10.5m×3.2/3.6m×1.72m

截割范围

5.1m×6.5m(伸缩)4.6m×5.7m(不伸缩)

地隙

300mm

爬坡能力

±18°

接地比压

0.14Mpa

喷雾方式

内、外喷雾

油泵电机

90kW

星轮形式

五爪星轮

运输机链速

61m/min

行走制动

一体多片湿式制动器

油箱容量

600L

液压系统压力

25MPa

整机重量

64t

卧底深度

460mm(伸缩)200mm(不伸缩)

龙门高度

400mm

经济截割硬度

80Mpa

截割头转速

46/23r/min

内喷雾压力

3.0MPa

截割电机

220/132kW

星轮转速

33r/min

装载能力

4.2m3/min

行走速度

0-6.0m/min

行走张紧

油缸张紧卡板锁定

供电电压

AC1140V



 产 品 特 点:

    1、截割部可选配伸缩或不伸缩截割臂;
    2、铲板可配宽度3.2m/3.6m,铲板镜面双向大倾角,马达直接驱动星轮,利于装料和清底
    3、第一运输机与铲板搭接平顺,设计形式为平直压链机构,很好的解决了卡链问题,链条采用边双链结构,板材采用高强度耐磨钢板,提高溜槽及刮板使用寿命;
    4、安全系数大,原部件通用性好;
    5、配备“反冲洗装置”,减少杂质造成的设备堵塞、磨损,延长设备使用寿命;
    6、行走采用马达与减速机一体式结构,马达外加制动阀,减速机内置一体式制动片,保证坡度大时制动效果。安全可靠。
    7、可选配“旁通过滤装置”,实现不停机对液压系统进行清洁过滤,节省大量维修和运行费用,降低设备故障率,延长系统液压元件使用寿命
    8、截割电机两个速度、独立绕组,两个电压等级,保护自动切换;
    9、电气系统技术先进,采用模块化设计,先进综保,操作箱具有液晶汉字动态显示故障自诊断及记忆功能。
